运放级联:如何同时获得高增益与高带宽?
前言
单级运放受 GBWP(增益带宽积)的 “增益 - 带宽” 约束,难以兼顾高增益与高带宽,由此催生出了多级运放级联的方案……
本文内容及素材均来自于书籍《 Operational Amplifiers & Linear Integrated Circuits: Theory and Application 》,该书官网还提供开源版本,详见参考链接 [1]、[2]、[3] 。
我只做了一些要点的梳理,详情请看原文。
运放级联
运放级联(Multi-stage)是指将多个 “低增益、宽带宽” 的运放级结合,构建兼具高增益与宽频带的系统。
从增益上来说,总增益为各级增益的乘积,在波特图上表现为各级增益(dB)的相加。
从带宽上来说,级联后系统的 - 3dB 带宽会 “前移”—— 例如两级单级 - 3dB 点均为 100kHz 的电路,级联后 100kHz 处总衰减达 6dB,因此系统的 - 3dB 点会提前至单级仅衰减 1.5dB 的频率;级联级数越多,-3dB 点前移越显著,电路带宽相应降低。
书中给出了一些数学证明与案例,偏向理论计算,不够直观体验。为此,我们做下 LTspice 仿真案例。
仿真案例
(1)电路与增益

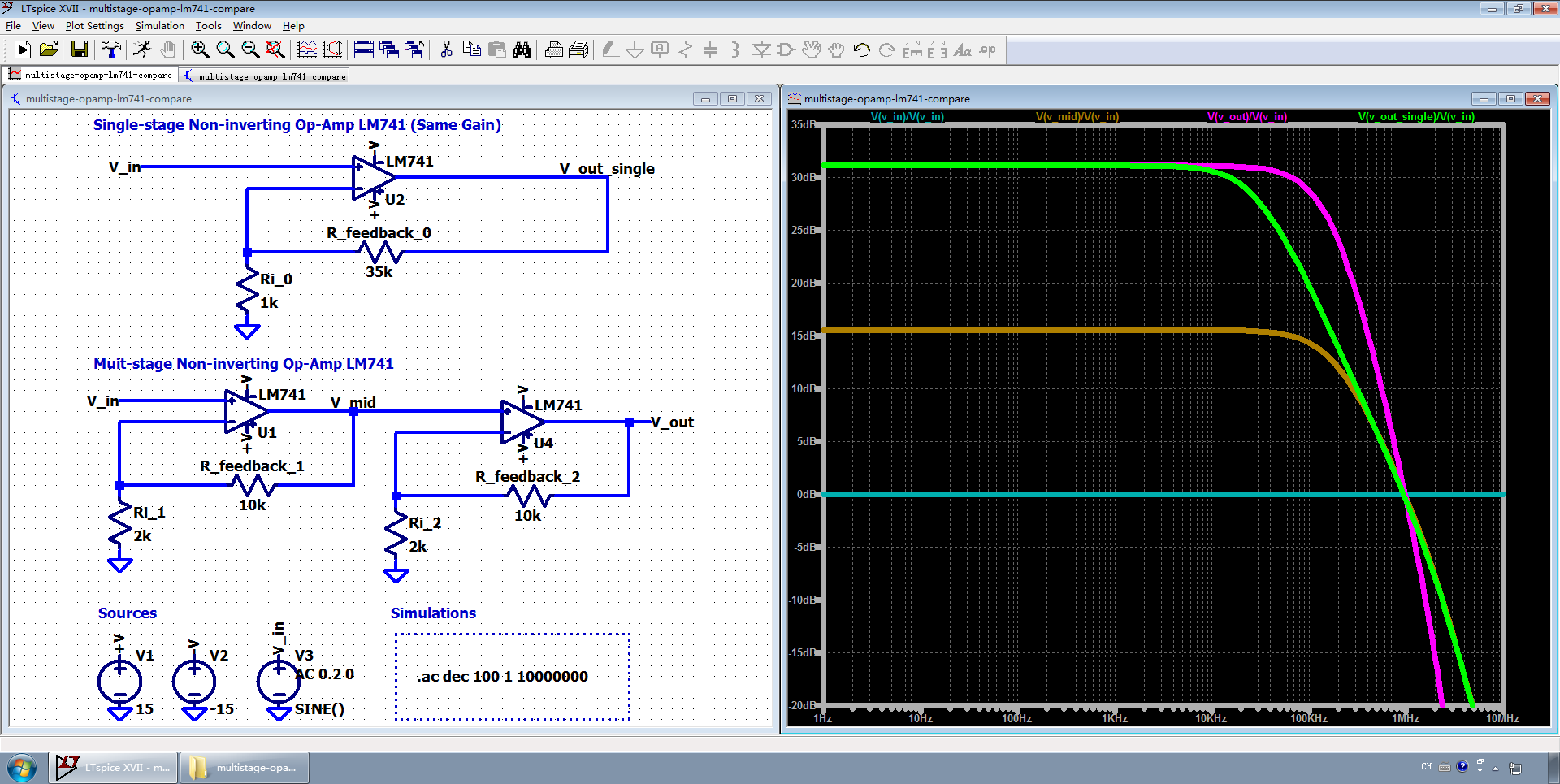

基于 LM741 构建两组同相电压放大电路:一组为单级结构,另一组为双级级联结构,两者总电压增益一致,均为 36 倍(对应约 31dB)。
单级电路通过 “Rf:Ri=35:1” 的电阻配置,直接实现 36 倍电压增益;双级级联电路中,每级均采用 “Rf:Ri=5:1” 的配置(单级增益 6 倍),通过两级增益相乘(6×6)得到总 36 倍增益。
交流分析后的频谱 - 增益波特图(上图右)中,各曲线对应增益如下:
-
蓝色直线(0dB)对应原始信号的 1 倍增益;
-
绿色曲线(约 31dB 或 36 倍)对应单级 LM741 输出(V_out_single)的增益;
-
棕色曲线(约 15.5dB 或 6 倍)对应双级 LM741 第一级输出(V_mid)的增益;
-
紫色曲线(约 31dB 或 36 倍)对应双级 LM741 总输出(V_out)的增益。
在中低频区:
- 单级 LM741 的增益 = 双级 LM741 的总增益;
- 单级 LM741 的带宽 < 双级 LM741 的带宽(增益相同);
- 双级的总增益 = 第一级增益的平方(两级增益的 dB 值相加)。
(2)带宽对比
现在让我们仔细看下带宽。

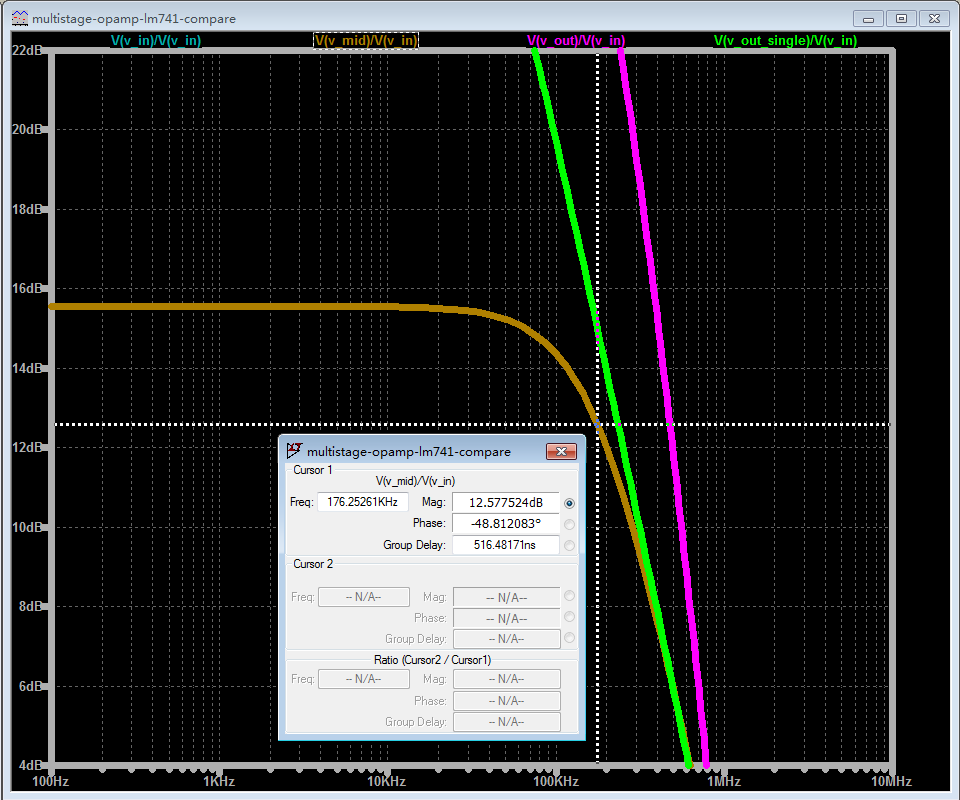

在棕色曲线上,对应双级 LM741 第一级输出(V_mid)的增益(约 15.5dB 或 6 倍),-3dB 带宽是 176kHz:

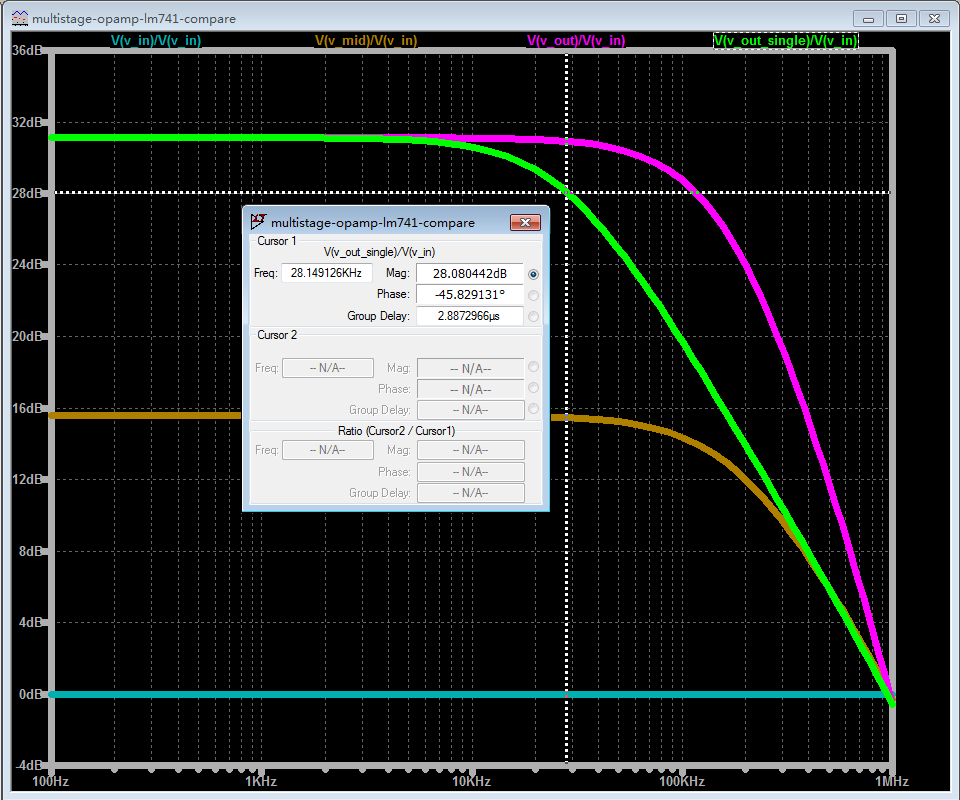

在绿色曲线上,对应单级 LM741 输出(V_out_single)的增益(约 31dB 或 36 倍),-3dB 带宽是 28kHz:
我们验证一下:6 * 176k = 36 * 28k ≈ 1MHz,即为 LM741 的 GBWP,呈约束关系。

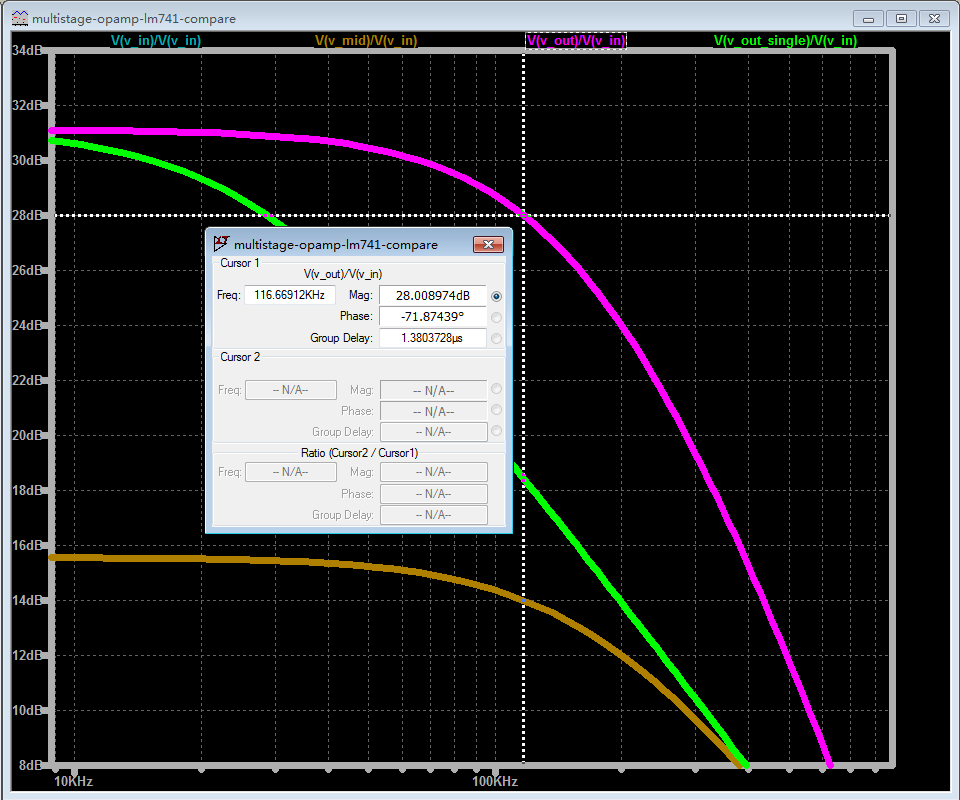

在紫色曲线上,对应双级 LM741 总输出(V_out)的增益(约 31dB 或 36 倍),-3dB 带宽是 116kHz:
可见:双级 LM741带宽(116kHz),比单级 LM741 带宽(28kHz),大了很多啊!!!
我们再次验证一下:116kHz / 28kHz ≈ 4 倍 。
波特图在 -3dB 后以 “-6dB / 2倍频” 斜率下降,所以 4 倍频就是下降 -12dB 。

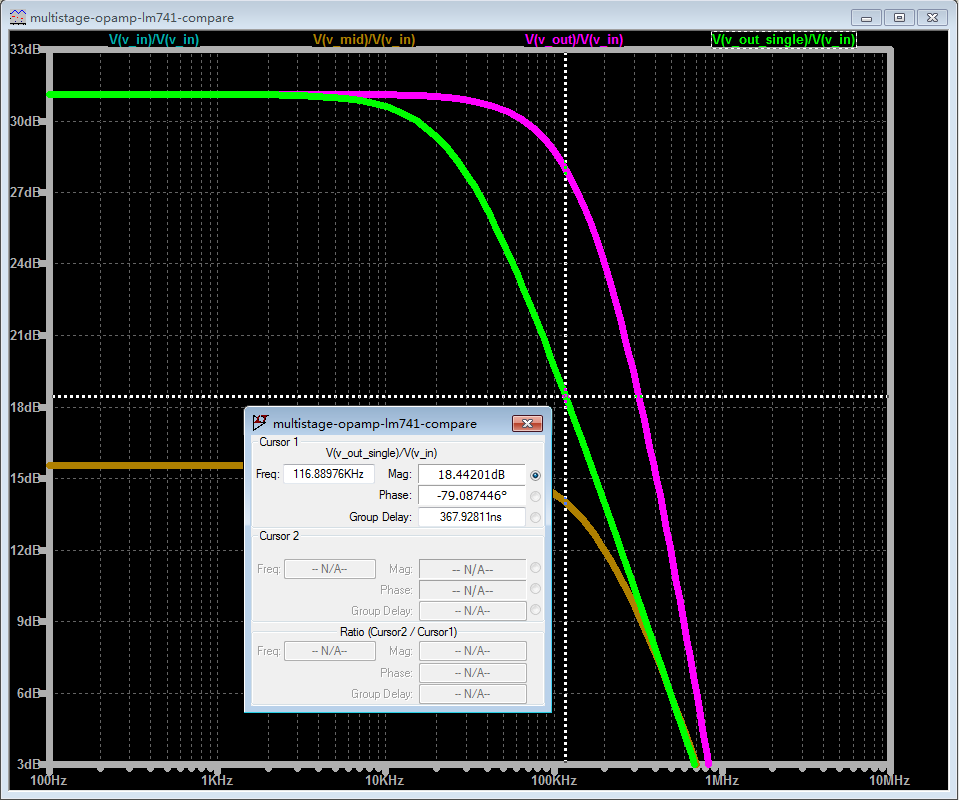

单级 LM741 增益在 116kHz 频率上,应该是 31dB - 12dB 约等于 19dB,图中测量结果为 18.4dB,基本符合:
总结
运放级联,可以突破单级运放受 GBWP(增益带宽积)的 “增益 - 带宽” 约束,同时兼顾高增益与高带宽。
这是一种以 “数量与空间” 为代价的成本优化方案 —— 因为多颗低成本运放级联的总成本,往往低于一颗高性能(高增益与高带宽)的运放。
案例代码
本文 LTspice 案例上传至 Gitee (LTspice 案例 13),可下载运行:
